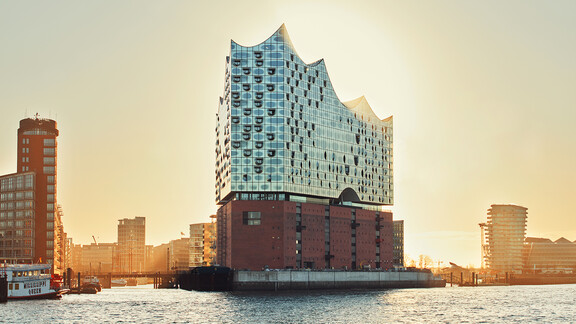

Elbphilharmonie, Hamburk – Německo

Condair zajišťuje zvlhčování vzduchu v hamburské Elbphilharmonie, která je symbolem města

Po přibližně deseti letech výstavby a celkové investici přesahující 800 milionů eur byla Elbphilharmonie v Hamburku v lednu 2017 oficiálně otevřena.

Jako nová dominanta hanzovního města spojuje tato velkolepá, 110 metrů vysoká budova s 1 100 prvky s dvojitým zasklením tři koncertní sály, hotel, 45 luxusních bytů, restaurace, veřejné náměstí s panoramatickým výhledem a vícepodlažní parkovací dům.

Více o Condair DL

Vzduch bez průvanu pro každé sedadlo

Aby v Velkém sále vznikl dokonalý zvukový zážitek, vyvinuli švýcarští architekti Herzog & de Meuron a akustik Yasuhisa Toyota speciálně pro Elbphilharmonie jedinečnou konstrukci stěn a stropu.

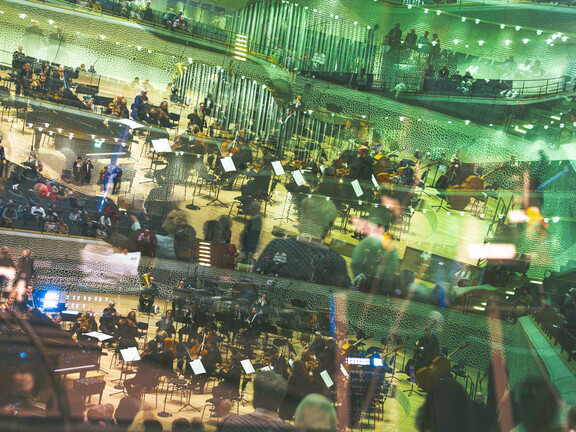

Velký sál disponuje 2 100 sedadly, která jsou uspořádána v několika řadách kolem centrálního pódia. Díky tomu není žádný divák vzdálen více než 30 metrů od dirigenta.

Během koncertu je každé z 2 100 sedadel zásobováno vzduchem bez průvanu prostřednictvím kombinovaného vířivého/nevířivého výstupu.

Klimatizace pro maximální komfort

Stejně jako architektura a akustika splňují i ventilační a klimatizační systémy Velkého sálu nejvyšší standardy.

Systémy musí plnit dva zásadní úkoly. Zaprvé je třeba po celý rok dodržovat přísné mezní hodnoty teploty, vlhkosti, kvality a rychlosti vzduchu v celém sále, zejména v oblasti jeviště a orchestru. Tím jsou zajištěny optimální podmínky pro hlasy zpěváků, hudebníky, často mimořádně cenné nástroje a vybavení Velkého sálu, jako je dřevo a sádrokartonové desky. Současně musí zařízení poskytovat optimální tepelný komfort a vysokou kvalitu vzduchu pro návštěvníky, aby byl zajištěn co nejlepší koncertní zážitek.

Realizací těchto požadavků v rámci projektování byli pověřeni odborní inženýři skupiny m+p. Dipl.-Ing. Jörg Kegel ze společnosti m+p, který se podílel na projektování a dohledu nad projektem Elbphilharmonie, vysvětluje, proč byla zvolena následující řešení:

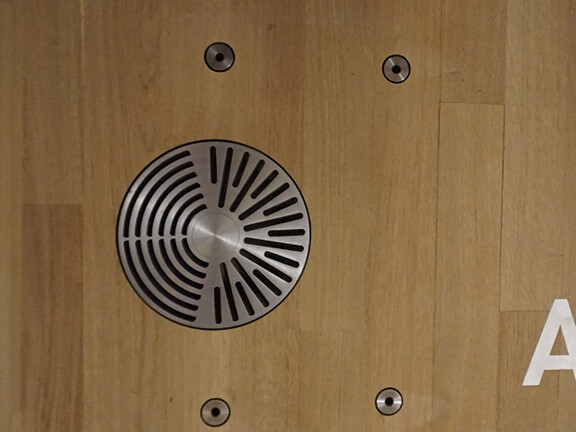

Aby bylo zajištěno co nejlepší tepelné mikroklima a dobrá kvalita vzduchu pro každého návštěvníka, je pod každým z 2 100 sedadel ve Velkém sále umístěn kombinovaný vytlačovací/vířivý difuzor. Přiváděný vzduch je z každého z těchto difuzorů vháněn tak, aby pro návštěvníky nevznikaly průvany.

Pro tyto účely se ve dvou identických centrálních klimatizačních jednotkách po celý rok upravuje nominální průtok venkovního vzduchu 65 000 m³/h na jednotku, takže přiváděný vzduch proudí do hlavního sálu vždy s požadovanou teplotou přibližně 20 až 21 °C a relativní vlhkostí vzduchu přibližně 40 až 50 %.

Všechny klimatizace v koncertních prostorách musí pracovat bezhlučně. Kromě rozsáhlých opatření pro zvukovou izolaci v klimatizačních jednotkách a na vzduchových vývodech byly důkladně zvukově izolovány také všechny VZT potrubí. Zařízení jsou řízena senzory teploty, kvality vzduchu a vlhkosti, které jsou umístěny na různých místech v hlavním sále a napojeny na komplexní systém automatizace budovy.

Condair DL

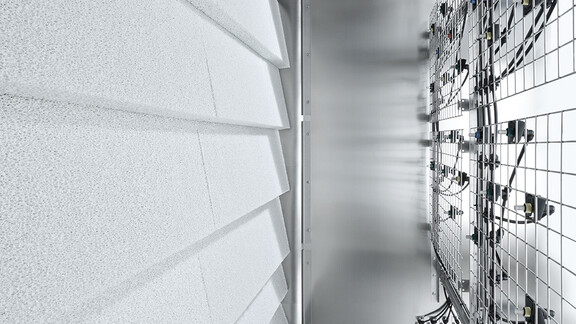

V projektu Elbphilharmonie je celkem nasazeno osm hybridních zvlhčovačů vzduchu Condair Dual. Zařízení zvlhčují vzduch ve Velkém sále, stejně jako v Klimatizacích Malého sálu a přilehlých foyer, zkušebnách a zákulisních/administrativních prostorách a mají jmenovitou zvlhčovací kapacitu od 90 do 550 kg vody za hodinu.

K výrobě hygienicky bezchybné vody pro zvlhčování při minimální spotřebě energie se používá frekvenčně řízený Systém reverzní osmózy s regulací konstantního tlaku Condair AT2 a výkonem 1 250 litrů vody za hodinu.

Zjistěte více o systému Condair DL
