Optimální vlhkost vzduchu chrání před elektrostatickým výbojem
Regulovaná vlhkost vzduchu snižuje statickou elektřinu
Zajištění konstantní, optimální vlhkosti vzduchu je účinným opatřením k odstranění hromadění statické elektřiny ve výrobních prostředích. Při optimální relativní vlhkosti vzduchu 50 % – 55 % se vodivost vzduchu a povrchů materiálů zvýší natolik, že elektrické náboje mohou být bez problémů odvedeny.
Statické náboje mohou v různých výrobních a produkčních oblastech vést k závažným škodám, vadné kvalitě výrobků a vysokým nákladům. Problémy s elektrostatickým nábojem se vyskytují obzvláště často v elektronickém průmyslu. Elektrostatický náboj však výrazně brzdí výrobu i při zpracování papíru, plastů, textilií, obalů a farmaceutických výrobků.
Ochrana před elektrostatickým nábojem
Vlhkost vzduchu zvyšuje vodivost vzduchu
Čím nižší je vlhkost vzduchu v místnosti, tím větší jsou elektrické náboje. Často zastávaný názor, že vlhký vzduch vede elektřinu lépe než suchý, není pravdivý. Vlhký vzduch se naopak silněji váže na ionty, čímž se tyto stávají těžšími a v elektrickém poli méně pohyblivými. Při optimální relativní vlhkosti vzduchu 50 % – 55 % je vodivost vzduchu a povrchů materiálů natolik zvýšena, že elektrické náboje mohou být bez problémů odváděny.
Rychlý průběh vybíjení při vysoké vlhkosti vzduchu lze vysvětlit tím, že se na materiálech tvoří tenký vlhký film, který činí povrch natolik vodivým, že nedochází k nebezpečnému hromadění nábojů. Elektronické součástky a sestavy jsou chráněny před poruchami polovodičů a následnými škodami. Materiály, jako je papír, fólie nebo textilní vlákna, se již k sobě nelepí a nebrání průchodu strojem. Vzhledem k tomu, že elektrostaticky nabité povrchy mají navíc zvýšenou schopnost přitahovat prach, je díky konstantní, optimální vlhkosti vzduchu výrazně sníženo i usazování částic.

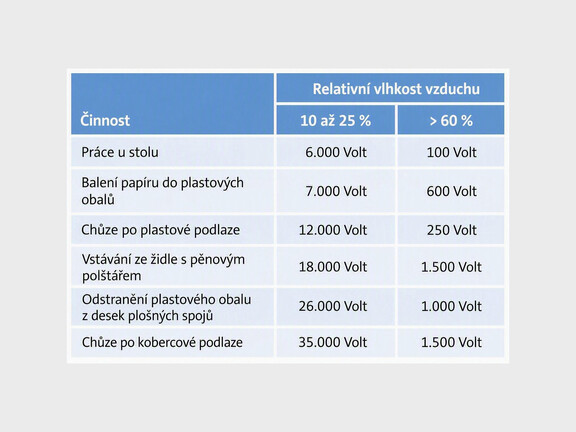

Tabulka: Dostatečná vlhkost vzduchu snižuje elektrostatické náboje
Informační balíček o přímém zvlhčování vzduchu v místnosti
Vždy se hodí – informujte se zde!Zvlhčovače vzduchu s přímým zvlhčováním se používají cíleně tam, kde je vlhkost vzduchu potřebná. Pro každé použití a velikost místnosti, ideální pro dodatečnou instalaci, energeticky úsporné a snadno udržovatelné.
Vyžádejte si zde bezplatný informační balíček a získejte zdarma termo-hygrometr pro měření vlhkosti vzduchu!
Triboelektrické nabíjení je proces, při kterém dochází k vytvoření elektrického náboje v důsledku kontaktu a následného oddělení dvou povrchů. V mnoha výrobních oblastech elektronického průmyslu představují nekontrolované elektrostatické výboje (angl. electrostatic discharge, ESD) velké nebezpečí pro kvalitu a spolehlivost finálních výrobků.
Při výrobě elektronických sestav nebo jejich montáži do modulů a systémů může dojít k navenek neviditelnému poškození v důsledku elektrostatického výboje. Tyto nezjistitelné vady, které i přes zajištění kvality vedou k následným škodám a zkrácení životnosti finálních výrobků, mohou být závažnější než náklady spojené se zjevnými totálními poruchami polovodičů.
Nekontrolované výboje jsou způsobovány jak lidmi, tak zařízeními a stroji, jako jsou např. pájecí hroty, automaty na osazování nebo obaly. Stále menší a výkonnější součástky mohou být poškozeny již při nízkém Napětí.
Například stačí 100 voltů k vymazání informací na magnetickém datovém nosiči, 30 voltů k poškození elektronických součástek nebo méně než 5 voltů k poškození citlivých prvků, přičemž k poškození zde nevede nabití, ale nekontrolovaný proces vybíjení. Odpovídající vysoké požadavky na ochranu proti ESD jsou kladeny například při osazování desek plošných spojů () a při výrobě SMT a THT (). Opatření na ochranu proti ESD jsou však nezbytná i při přepravě a skladování součástek, takže všechny skladovací prostory musí být navrženy tak, aby vyhovovaly požadavkům na ochranu proti ESD, a také přepravní obaly musí citlivým součástkám poskytovat odpovídající ochranu.
Pro řízení kvality jsou nepostradatelné celosvětově uznávané průmyslové standardy a normy. Čím rychleji postupuje technický pokrok a celosvětová konkurence, tím užitečnější jsou normy orientované na praxi, které umožňují dosáhnout optimální kvality co nejrychleji a s co nejnižšími náklady. Doporučení týkající se regulované vlhkosti vzduchu jsou obsažena v mnoha relevantních normách.
IEC
Všechny důležité normy jsou celosvětově koordinovány a sdělovány. Obsah mezinárodních norem dnes většinou pochází od IEC (Mezinárodní elektrotechnická komise) se sídlem v Ženevě. Normy IEC jsou zpravidla převáděny do národních norem a směrnic se stejným obsahem.
IPC
Světové odborné sdružení IPC (Association Connecting Electronics Industries) je nejvýznamnějším předkladatelem norem u IEC a jako jediná instituce poskytuje kompletní sadu směrnic pro celý procesní řetězec výroby desek plošných spojů. Tyto normy vznikají ve spolupráci s národními a mezinárodními podniky i institucemi.
JEDEC
JEDEC Solid State Technology Association je americká organizace, která vyvíjí směrnice pro odvětví mikroelektroniky a pro standardizaci polovodičů.
„Klesne-li relativní vlhkost vzduchu na 30 % a níže, musí výrobce prokázat, že elektrostatické výboje jsou dostatečně pod kontrolou a že hodnoty vlhkosti vzduchu v montážním prostoru jsou dostatečné k zajištění správného fungování pájecích a montážních materiálů. Základem pro to jsou doporučení dodavatelů nebo zdokumentované důkazy o výkonu procesu.“
z: IPC J-STD-001F
„Relativní vlhkost vzduchu má vliv na vznik elektrostatických nábojů a může podporovat stávající program ochrany proti ESD.“
z: JEDEC JESD625B
