Co je to h,x-diagram?
h,x-diagram byl vyvinut v roce 1923 Richardem Mollierem a umožňuje názorně znázornit, resp. vypočítat změny stavu vlhkého vzduchu v důsledku ohřevu, zvlhčování, odvlhčování nebo chlazení. Změny stavu lze přitom graficky určit přímo z diagramu.
Složky a parametry:
Diagram h,x uvádí všechny podstatné parametry, které jsou nezbytné k popisu stavu vzduchu:
Teplota = t v °C
Absolutní vlhkost = x v g/kg
Relativní vlhkost = r.F. v %
Specifická entalpie = h v kJ (1+x)kg
Hustota = p v (kg/m3)
Vytvořením

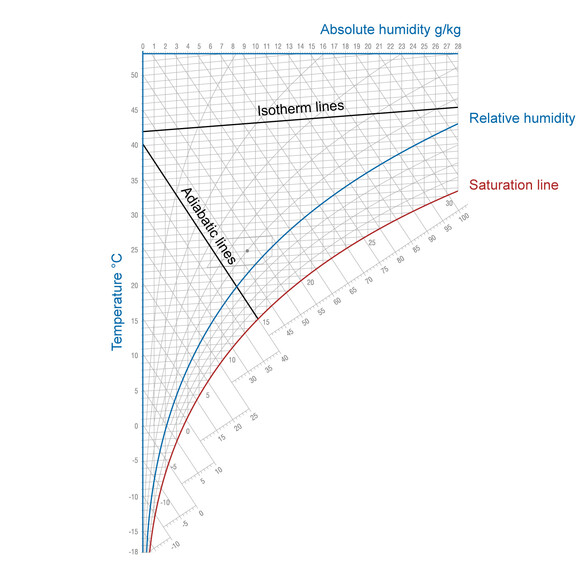

souřadnicového systému se zvyšuje přesnost odečtu pro nenasycenou oblast vlhkého vzduchu. Pro konstrukci Mollierem navrženého šikmého diagramu se osa x otočí ve směru hodinových ručiček tak daleko, až izoterma t = 0 °C v nenasycené oblasti vlhkého vzduchu probíhá vodorovně. Čáry konstantní specifické entalpie h vedou z levého horního rohu do pravého dolního rohu. Čáry konstantního obsahu vody x probíhají svisle.
Vodorovná osa, na které je vynesen obsah vody x, z praktických důvodů neprochází počátkem souřadnic. Jako druhou osu x lze uvést parciální tlak vodní páry, protože ten závisí pouze na obsahu vody x a atmosférickém tlaku p. Na diagonálně probíhajících přímkách je vynesena specifická entalpie h. V diagramu jsou vyznačeny skupiny křivek pro relativní vlhkost.
Pomocí měřítka na okraji lze snadno graficky znázornit změny stavu, např. změnu stavu při zvlhčování vzduchu párou. Index 1×x udává, že entalpie vlhkého vzduchu se skládá z entalpie suchého vzduchu a entalpie vody.
Čáry stejné teploty (izotermy) v oblasti nenasyceného vzduchu mírně stoupají, a to o citelnou entalpickou složku vodní páry. V bodě nasycení (relativní vlhkost = 1) se křivky ohýbají dolů, protože při překročení maximálního podílu vodní páry může být voda ve vzduchu obsažena pouze v kapalném stavu ve formě malých kapiček vody (mlha). V oblasti mlhy se izoterma liší od izenthalpy procházející bodem nasycení již jen o malou citelnou entalpií dodatečného podílu vody.
V oblasti nenasyceného vzduchu nyní existují křivky stejné relativní vlhkosti vzduchu, které vznikají rovnoměrným rozdělením příslušných úseků izoterm mezi = 0 a = 1. Relativní vlhkost vzduchu se tedy snižuje, čím je vzduch teplejší, pokud se množství vody x nemění.
Výpočty s diagramem h,x

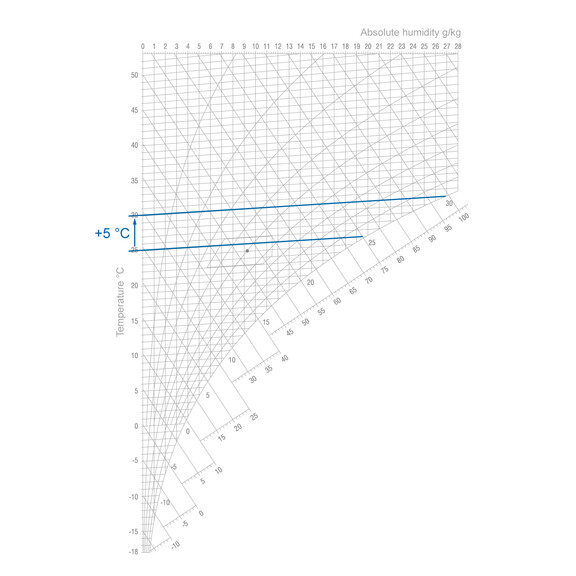

Ohřev při konstantní absolutní vlhkosti
Pátý obrázek vedle znázorňuje proces ohřevu vzduchové hmoty bez změny jejího obsahu vodní páry. Co lze z tohoto procesu vyvodit?
Ohřev začíná při 11 °C (bod 1) a končí při 25 °C (bod 2). Absolutní vlhkost x zůstává během tohoto procesu konstantní na hodnotě 4 g/kg. Naproti tomu relativní vlhkost se mění z 50 % při 11 °C na 20 % při 25 °C. Kromě toho se entalpie h (1×x) mění z 21,4 kJ/kg na 35 kJ/kg a nakonec se mění i hustota z 1,24 kg/m³ na 1,17 kg/m³.
Rozprašování nebo odpařování vody (adiabatický zvlhčovač vzduchu)
Pokud se voda rozprašuje nebo odpařuje, aniž by se současně dodávalo teplo, je energie potřebná k odpařování odebrána z okolního vzduchu. Vzduch se tedy ochlazuje. Jelikož proces ochlazování probíhá paralelně s adiabatami, nazývá se adiabatické chlazení. V h,x-diagramu lze přesný směr průběhu ochlazování během zvlhčování odvodit z okrajové stupnice ∆h/∆x.
Výpočet ∆h/∆x:
∆h=kJ/kg
∆x kg H2O / kg suchého vzduchu

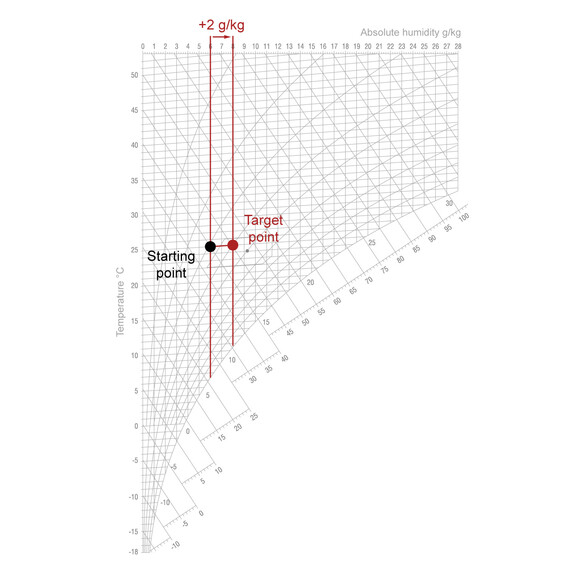

Zvlhčování parou (izotermické zvlhčování vzduchu)
Při zvlhčování vzduchu parou zůstává teplota v podstatě konstantní, protože vodní pára se nachází na stejné energetické úrovni jako vzduch.
Výpočet ∆h/∆x:
∆h = kJ/kg
∆x = kg suchého vzduchu
