Jak se vypočítává index homogenity?

1. Definice

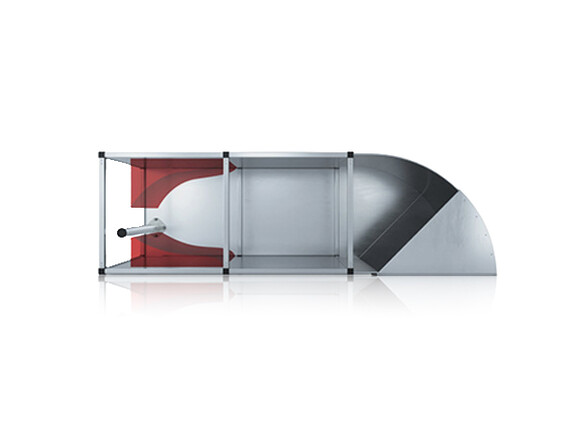

Homogenní rozložení vlhkosti je rozhodujícím faktorem pro to, aby se zabránilo vrstvení vlhkosti v navazujících stavebních prvcích a aby byly umožněny krátké rozptylové vzdálenosti.

Hodnocení homogenity při zavádění páry nepředstavuje žádné potíže, pokud si jednou uvědomíme základní souvislosti. Vstřikování páry je tím lepší, čím jemněji je pára dávkována a čím větší plocha stávajícího průřezu vzduchového potrubí je jí pokryta. Rozhodující roli hraje počet a uspořádání parních rozdělovačů, stejně jako typ, počet a rozložení parních trysek po ploše.

Podle normy VDI 6022, list 1, je třeba parní zvlhčovač vzduchu provozovat tak, aby se zabránilo tvorbě kondenzátu ve vzduchovodech. Proto musí být mimo jiné dostatečně dimenzována rozptylová vzdálenost a musí být zajištěno rovnoměrné rozložení vlhkosti po celém průřezu vzduchového kanálu.

Pro rychlé a názorné posouzení rovnoměrného rozložení páry u parních rozdělovačů je velmi vhodný index rovnoměrnosti.

Průřez vzduchu: ALuft [m²]

Rozvaděč páry: nDV [ks]

Výstup páry: nDA [jednostranný nebo oboustranný]

Počet trysek: nDÜSEN [ks]

Zvlhčovací výkon: mDAMPF [kg/h]

Index homogenity: HINX

[bezrozměrný ukazatel]

HINX = (A_LUFT *n_DV *n_DA *n_DÜSEN)/m_DAMPF

2. Příklad

Homogenní rozložení vlhkosti je rozhodující pro to, aby se zabránilo vrstvení vlhkosti v navazujících stavebních prvcích a aby byly možné krátké rozptylové vzdálenosti.

Systém 1:Esco DR73-A5.10-8 (s 20 tryskami na parní trubici a oboustranným výstupem páry)

Parní výkon: 100 kg/h

Průřez vzduchu:4 m²

Počet trysek: 100 ks

HINX = (4 * 5 * 2 * 100) / 100 = 40

Systém 2:Alternativní typ (2 parní trubice a 90 trysek s jednostranným výstupem páry)

HINX = (4 * 2 * 1 * 90) / 100 = 7,2
