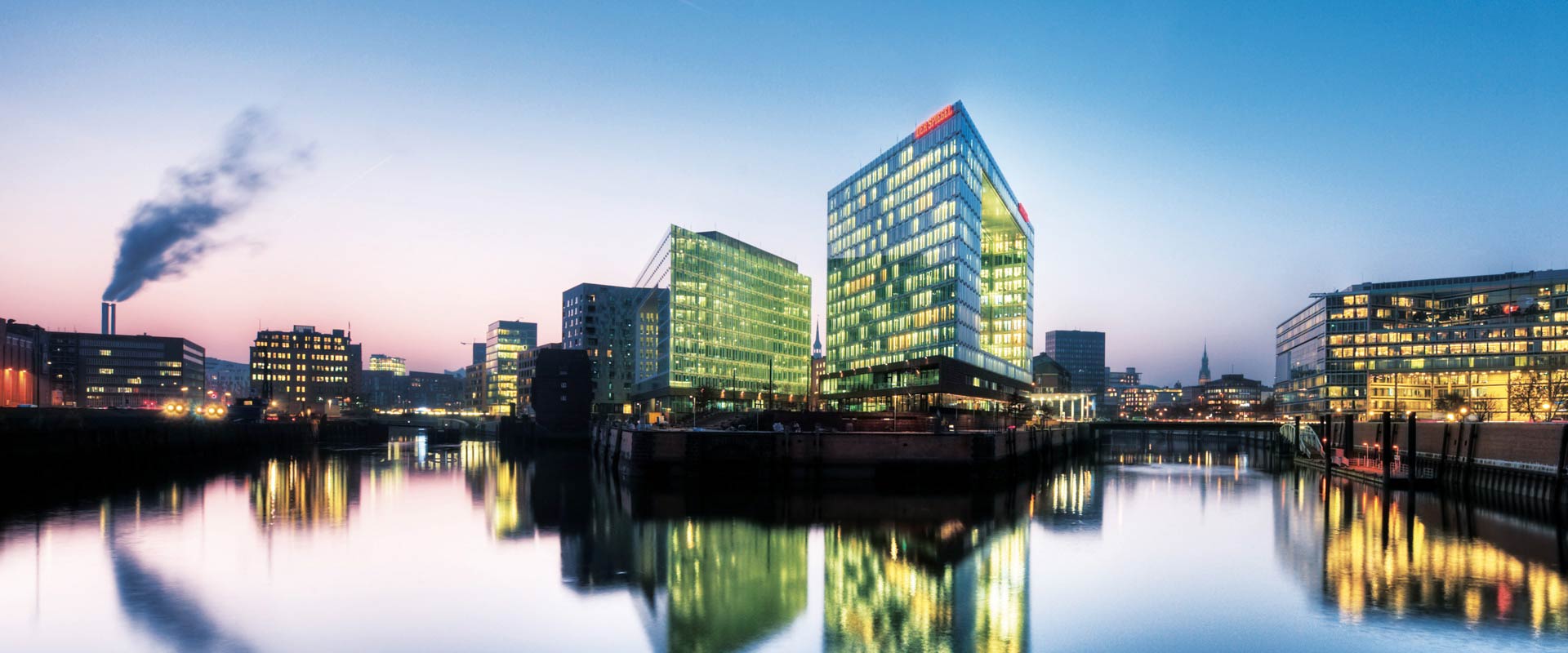

Centrála skupiny Spiegel, Hamburk


Centrála skupiny Spiegel, Hamburk


Ve východní části hamburského přístavního města se v lokalitě nazývané Ericusspitze, která je obklopena vodou, nachází nové hlavní sídlo mediální skupiny Spiegel. Třináctipodlažní stavba z oceli, skla a betonu je součástí komplexu sestávajícího ze dvou budov, který byl realizován podle návrhu dánského architekta Henninga Larsena. Tvar skleněné fasády symbolizuje rám obklopující 1 100 zaměstnanců skupiny Spiegel, kteří zde pracují.

Uvnitř je budova provedena jako atriový dům s několika vnitřními galeriemi, mosty a volně zavěšenými spojovacími cestami. Klima v místnostech je regulováno prostřednictvím podvětrávané dvojité fasády s integrovanou sluneční ochranou, ohřívací a chladicí plachtou na stropech kanceláří a s geotermálním systémem zahrnujícím betonové aktivační jádro. Příjemnou vlhkost vzduchu zajišťují parní zvlhčovače vzduchu dodané společností Condair.





x

Hybridní zvlhčovač vzduchu

Condair DL



Systém Condair DL je další vývojovou fází systému Condair Dual2, celosvětově nejúspěšnějšího systému pro adiabatické zvlhčování vzduchu. Hygienická kvalita tohoto systému se osvědčila v praxi a byla oceněna nezávislými organizacemi s veřejnou odpovědností.

Provoz hybridních zařízení ke zvlhčování vzduchu spoléhá výlučně na výhody poskytované způsoby zvlhčování, jimiž jsou rozprašování a odpařování. Díky tomu přináší trvalé řešení ústředních problémů, které by mohly vzniknout izolovaným využitím těchto technologií. Proto je tento systém zvlhčování vzduchu první volbou všude, kde jde o hygienu, energetickou účinnost a hospodárnost.



Další informace o zařízení Condair DL









Patentovaný postup HygienePlus®


Klimatizační zařízení a zařízení ke zvlhčování vzduchu v zásadě nepředstavují sterilní oblasti. I když se používá zvlhčovací voda ve kvalitě pitné vody, nikdy není zcela bez choroboplodných zárodků. Proto se mohou ve zvlhčovacích zařízeních a ve vlhkých oblastech klimatizačních zařízení vždy usazovat choroboplodné zárodky a mohou tvořit nebezpečné povlaky. Jsou tedy nezbytná vhodná hygienická opatření, aby preventivně zamezila růstu a šíření choroboplodných zárodků v adiabatických zvlhčovačích vzduchu. Graf výskytu choroboplodných zárodků znázorňuje razantní šíření mikroorganismů v případě, že nebyla přijata vhodná opatření k zamezení jejich růstu. Patentovaný postup HygienePlus® zajišťuje zdravý vzduch a trvalou hygienu.

HygienePlus Kazeta







Energeticky účinný nízkotlaký systém


Způsob práce s nízkým tlakem umožňuje již podstatné úspory energie díky nižšímu výkonu kompresorů. Díky kombinaci zvlhčovače vzduchu Condair DL a inverzní osmózy Condair AT2 je přítomnost tlakového čerpadla ve zvlhčovacím systému dokonce zbytečná.

Condair DL Proud











Schématická konstrukční skladba


Nízkotlaké systémy si obecně vystačí s podstatně menší konstrukční hloubkou, než je potřeba u vysokotlakých zvlhčovačů. Díky celoplošnému uspořádání odpařovací keramiky a rozprašovacím kuželům molekulárních rozprašovacích trysek může být konstrukční hloubka systému Condair DL redukována na 600 mm. Také kompaktní konstrukce přispívá ke zkrácení vlhčicí komory a k dosažení úspory materiálu.

Schematické rozložení




PDF / prospekt: Hybridní zvlhčovač vzduchu Condair DL
